客戶選型：

① 貴司提供的試驗條件；

② 試驗類型：Sine sweep；Random；

③ 頻響范圍：2-4000Hz

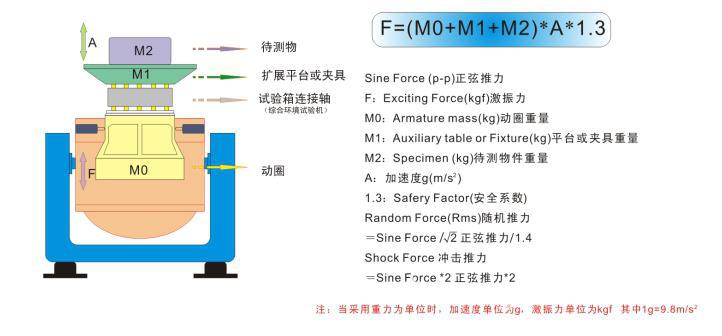

  ④公式：A(g)=(2πf)2Dcm/980≒A=0.002DmmF2  D=A/0.002F2

          F=M(kg) ×A(g)

系統結構原理圖：

主要技術參數：

 設備功能：

a.操作簡單、靈活性高

b.可靠性好、性能強大

c.試驗安全可靠、測試結果精準

d.可根據要求自行生成報表，支持一鍵生成報表（word或PDF格式）

設備性能介紹：

 1、振動臺體VT300-C

 1.1、動圈

振動臺配備鑄造和手動加工的動圈，光電氣動負載支持系統和雙軸承軸向?qū)?。雙軸承導向是一個獨特的功能，在振動試驗過程中，有助于減少軸向的動態交叉和轉動，具有優越的耐用性。

 1.2、勵磁線圈

采用雙磁路結構、漏磁低，磁場均勻

 1.3、臺體表面

采用先進的磷化處理及汽車烤漆技術，具有長期防磨防銹作用。

 1.4、臺體制冷：

采用低噪音風機、改進臺體進風結構，勵磁線圈采用蜂窩式風道、中磁環采用雙層分流式風道等，采用了新型的風道設計，增強冷卻效果。

 2、SA數字開關功率放大器

SA系列數字開關功率放大器采用性能可靠的MOSFET或IGBT技術，

a.具有高穩定性及可靠性

b.符合歐盟“CE”標準要求

c.采用正弦倍頻脈寬調制技術，功率放大器信噪比高。

d.采用開關電源的工作原理，轉換效率高。

e.采用電子自動均流技術

f.安全性能好。

 3、伺服保護系統

保護功能齊全，具有電網過壓、欠壓、缺相、邏輯故障、功率模塊直通、過溫、輸出過電流、輸出過電壓、驅動電源、臺體過位移、臺體溫度、外部連鎖等

 4、垂直擴展平臺

擴展平臺通常用來作為更大的安裝試件的平臺，可以是方形或者圓形或者用戶自定義。為了減少擴展平臺的動態特性影響，所有的擴展平臺必須通過建模分析其模態頻率，這些擴展平臺一般由鎂合金鑄造而成且附著阻尼材料

 5、光電自動對中系統

 自動調整動圈位置，使之保持在平衡狀態。自動對中系統確保動圈在加載和卸載過程始終處于中心位置。

 6、水平滑臺

水平滑臺設計具有較高的傾覆力矩和橫向限制。這種設計理念結合標準的水平滑臺裝置，具有較高的動態力矩限制，同時保持導向油膜阻尼特性。水平滑臺由滑板、連接頭、天然花崗巖平板、水平滑臺基座、獨立的油源所組成。

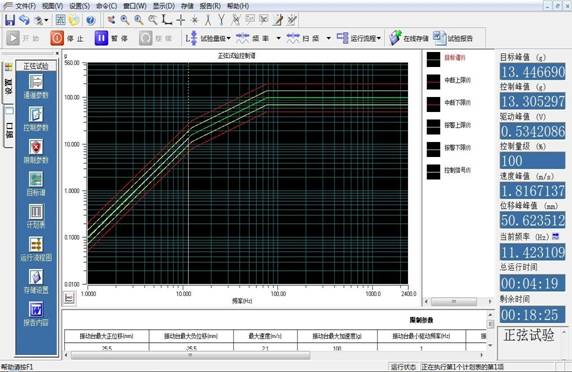

 7、數字振動控制器介紹

振動控制器采用先進的分布式結構體系，閉環控制由DSP 處理器實現，PC 機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確?？刂频姆€(wěn)定性和高精度。硬件采用主頻高達300MHz 的32 位浮點DSP 處理器、24 位分辨率的ADC/DAC，配合高精度浮點數字濾波和硬件電路的低噪聲設計技術，控制器隨機控制動態范圍大于90dB，信噪比大于100dB。

 8、振動控制器特點：

a、高性能與可靠性

閉環控制由DSP 處理器實現，PC 機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確?？刂频目煽啃院透呔?。所有輸入通道都有24 位分辨率的ADC、低噪聲硬件設計、以及內置模擬和數字抗混疊濾波器，有效地保證了分析的高精度。

b、操作簡捷

基于Windows 的應用軟件操作方便、輔助功能豐富。系統功能強大的自動向?qū)Ш蜏y試報告自動生成功能使重復又枯燥的測試任務變得簡單。測試參數設置豐富嚴謹，同時USB2.0 接口使它與計算機的連接更加緊密和諧。

c、強大的功能與靈活性

振動控制器一個功能強大的振動控制平臺，可以完成多項復雜任務。在同一硬件平臺上，配置不同的應用軟件，能完成多種分析任務，以滿足您的不同測試分析需要?？刂破鞑捎媚K化設計，能根據不同的用戶需要配置相應的硬件和軟件，滿足用戶的不同需求。

d.試驗安全性

控制器可提供小量級信號控制，以獲得系統振動控制的預覽；該方法可幫助測試工程師預先確定噪聲等級，并粗略地了解系統的傳遞函數等特性。還有多項安全性檢查與互鎖設置，最大程度保證了測試人員、測試物體以及振動臺設備的安全性。若系統出現異常，可立即按下系統內置的終止鍵結束測試

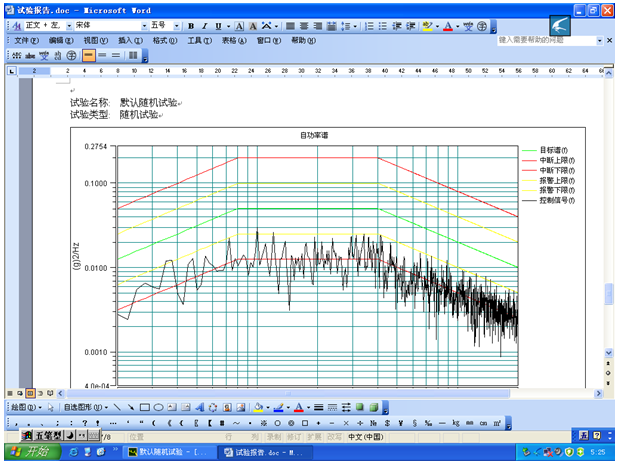

e.測試報告生成

支持一鍵快速生成word 格式或PDF 格式測試報告功能，您只需點擊報告生成按鈕就可以得到當前的試驗結果。從基本的試驗控制功能描述到具體的試驗設置參數，從控制目標譜曲線到試驗時域和頻域曲線，一應俱全。方便您按不同的測試報告規范進行修改制作，可直接打印和打印預覽，并可執行在線發送。

符合標準：

GB/T31467.3、GB/T31486、UN38.3、GB/T31241、UL, GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883E,, ASTM等測試規范。
