一、項目背景：

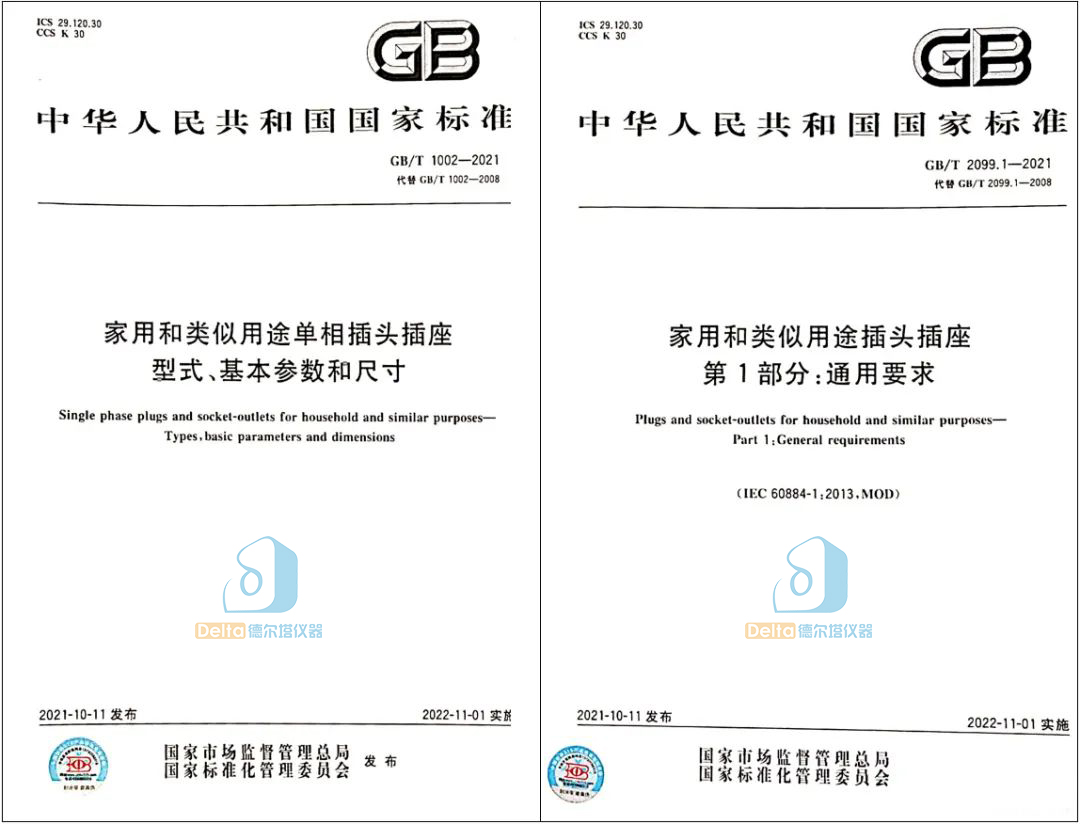

GB/T 2099.1-2021《家用和類似用途插頭插座 第1部分：通用要求》、GB/T 1002-2021《家用和類似用途單相插頭插座 型式、基本參數和尺寸》于2021年10月11日經國家標準化管理委員會批準發布，將于2022年11月1日起正式實施。
二、插頭插座檢測儀器推薦清單：
序號 | 設備名稱/規格型號 | 標準技術要求 | 設備主要技術參數 | 產品圖 |

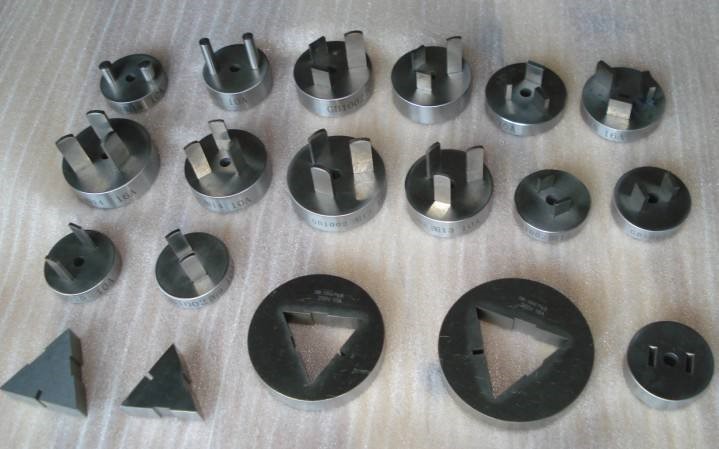

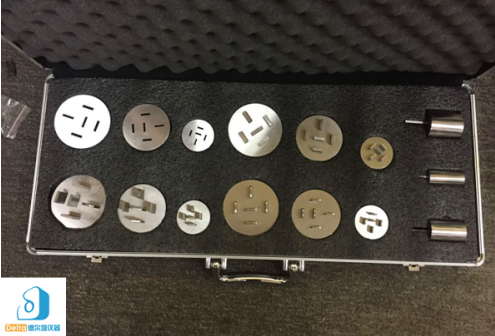

1 | GB/T 1002-2021單相插頭插座量規 （GS-GB1002） | 符合GB/T 1002-2021《家用和類似用途單相插頭插座 型式、基本參數和尺寸》標準圖8～圖16規定的專用量規，鋼制量規表面粗糙度Ra0.8，量規測量面的淬火硬度應為HRC 58～65 | 產品概述： 本量規符合GB/T 1002-2021標準圖8～圖16規定參數尺寸，用于家用和類似用途單相插頭插座尺寸測量、驗證； 主要技術參數： 數量：1套共計14件； 量規表面粗糙度：鋼制量規表面粗糙度Ra0.8； 量規測量面的淬火硬度：HRC 58～65； 單相插頭插座量規規格： 1、 單相兩極插頭量規≤10A數量1件（圖8）； 2、 單相兩極帶接地插頭量規≤10A數量1件（圖9）； 3、 單相兩極帶接地插頭量規16A數量1件（圖9）； 4、 單相兩極插座通規10A數量1件（圖10）； 5、 單相兩極帶接地插座量規10A數量1件（圖11）； 6、 單相兩極帶接地插座量規16A數量1件（圖11）； 7、 單相插座單插銷孔止規10A數量1件（圖12）； 8、 單相插座單插銷孔止規16A數量1件（圖12）； 9、 單相兩極插座不接觸規10A數量1件（圖13）； 10、單相兩極帶接地插座不接觸規10A數量1件（圖14）； 11、單相兩極帶接地插座不接觸規16A數量1件（圖14）； 12、單相兩極插座接觸規10A數量1件（圖15）； 13、單相兩極帶接地插座接觸規10A數量1件（圖16）； 14、單相兩極帶接地插座接觸規16A數量1件（圖16）。 |  |
2 | GB/T 1003-2016三相插頭插座量規 （GS-GB1003） | 產品概述： 本量規符合GB/T 1003-20166《家用和類似用途三相插頭插座 型式、基本參數和尺寸》標準圖5～圖9規定參數尺寸，用于家用和類似用途三相插頭插座尺寸測量、驗證 | 產品概述： 本量規符合GB/T 1003-2016標準圖5～圖9規定參數尺寸，用于家用和類似用途三相插頭插座尺寸測量、驗證； 主要技術參數： 數量：1套共計15件； 量規表面粗糙度：鋼制量規表面粗糙度Ra0.8； 量規測量面的淬火硬度：HRC 58～65； 三相插頭插座量規規格： 1、 三相五線插頭量規16A數量1件（圖5）； 2、 三相五線插頭量規25A數量1件（圖5）； 3、 三相五線插頭量規32A數量1件（圖5）； 4、 三相五線插座通規16A數量1件（圖6）； 5、 三相五線插座通規25A數量1件（圖6）； 6、 三相五線插座通規32A數量1件（圖6）； 7、 三相五線插座止規16A數量1件（圖7）； 8、 三相五線插座止規25A數量1件（圖7）； 9、 三相五線插座止規32A數量1件（圖7）； 10、三相五線插座不接觸規16A數量1件（圖8）； 11、三相五線插座不接觸規25A數量1件（圖8）； 12、 三相五線插座不接觸規32A數量1件（圖8）； 13、 三相插座帶電插套接觸規16A數量1件（圖9）； 14、 三相插座帶電插套接觸規25A數量1件（圖9）； 15、 三相插座帶電插套接觸規32A數量1件（圖9）。 |
|

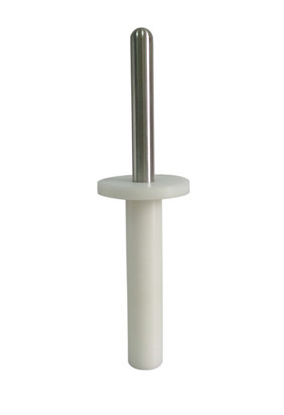

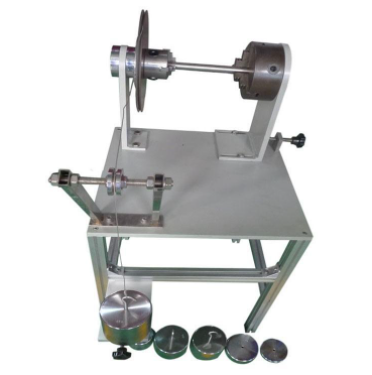

3 | 帶推力試驗探針 （GS-PN102） | 符合GB/T2099.1-2021標準第10.5章節及圖9、圖 10、IEC884-1.2002圖9及圖10要求，一套2件 | 產品概述： 本套探針分別符合GB/T2099.1-2021標準第10.5章節及圖9、圖 10、IEC60884-1:2013圖9及圖10要求，20N推力探針主要用于檢驗保護門內的帶電部件是否被觸及，1N推力探針主要用于檢驗保護門內的帶電部件及有加強保護插座的帶電部件是否被觸及。 主要技術參數： 20N推力試驗探針：探針部分3+0.03 Ф1+0.015，Ф80±0.5，端部倒圓R0.2±0.05，20N推力； 1N推力試驗探針：探針部分Φ1+0.015，Ф80±0.5，端部倒圓R0.05，1N推力。 | |
4 | 導線受損程度試驗裝置(GS-SF107) | 符合符合GB/T2099.1-2021標準第12.2.5章節及圖11、GB16915.1、IEC60884圖11、GB1314.3等標準要求 | 設備概述： 本儀器用于考查螺紋型端子和無螺紋接線端子是否經受得住正常使用時出現的機構應力。主要用于判斷螺紋夾緊型的接線端子在設計和結構上是否達到了在其夾緊導線時無過度損壞導線的要求。 符合標準：GB/T2099.1-2021標準第12.2.5章節及圖11、GB16915.1、IEC60884圖11、GB13140.3、UL486A-B等要求。 試樣范圍：接線端子、連接器 結構及功能：采用導軌絲桿結構。使用時可先預置試驗次數，到設定值會自動停機，并伴有聲音報警信號。 主要技術參數： 1、工作電源：AC220V 50NZ 2、試驗速度：（10±2）r/min 3、旋轉直徑：75mm 4、試驗距離：260、280、300、320mm 5、荷重砝碼：300g、400g、700g、900g、1400g、2000g 各一個（可定制） 6、線套孔徑分別為：6.5、9.5、13、14.5mm（可定制） 7、試驗次數（旋轉圈數）0~999999次任意設定 8、工位：單/雙工位可定制； 8、尺寸：1200*1400*600mm。 |
|

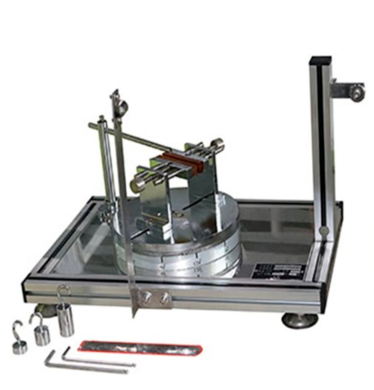

5 | 無螺紋端子彎曲試驗裝置（GS-WQ103） | 符合標準：GB/T2099.1-2021標準第12.3.12條款及圖12a、GB16915.1、IEC60884圖11、GB13140.3、UL486A-B 第12.3.12 條款及圖12a要求；檢驗無螺紋端子連接單芯硬導線后即使在接線過程中彎曲且彎曲力已經傳到到夾緊件中是否能被夾緊。 | 設備概述：檢驗無螺紋端子連接單芯硬導線后即使在接線過程中彎曲且彎曲力已經傳到到夾緊件中是否能被夾緊；符合GB/T2099.1-2021標準第12.3.12章節及圖12a試驗要求。 試樣范圍：無螺紋接線端子。 結構及功能：按標準接上導線后對導線進行彎曲試驗并測出其電壓降指標，考核無螺紋端子的夾緊能力和接觸性能。 主要技術參數: 1. 彎曲角度：0-360°； 2. 施力方向：朝每個相差 30°±3°中的任何一個方向，共12個方向； 3. 彎曲力：0.25 N、0.5 N、1.0N； 4. 施力方向： 垂直于未彎曲的導線方向。 |
|
6 | 接觸壓降測試儀 （GS-YH307） | 符合GB/T2099.1-2021標準第12.3.12條款試驗要求 | 設備概述： 本儀器符合GB/T2099.1-2021標準第12.3.12條款試驗要求；適用于測量不可重接插頭插銷與連接插頭引出線等類似接線口的電壓降,從而判斷接線口優劣,也可檢查插頭線在完成標準規定的彎曲試驗次數后的斷線情況。 主要技術參數： 1.輸入電壓:AC220V+10%,50Hz 2.工作電流:AC0～100A任意可調 3.壓降測量范圍：0～199.9±1mv； 4.采用PLC+觸摸屏控制操作。 |
|
7 | 橫向應力試驗裝置 (GS-YL103) | 符合符合標準：GB/T2099.1-2021標準第13.14章節及圖13規格要求、IEC884圖13、VDE0620等標準的技術要求，配GB三個插頭14-16(符合標準要求） | 設備概述：本裝置適用于檢驗對額定電流不大于16A和電壓不大于250V的插座在經受插進插座里的電器對其施加橫向應力時是否會出現標準意義上的任何損壞；符合GB/T2099.1-2021標準第13.14章節及圖13規格要求。 試樣范圍：插座 結構及功能：按標準尺寸制作，檢驗插座孔的機械強度 技術參數: 1、配GB6A二插插頭、GB10A三插插頭、GB16A三插插頭等試驗插頭各一個； 2、吊重砝碼：5N； 3、試驗4次，每次90°旋轉。 |
|

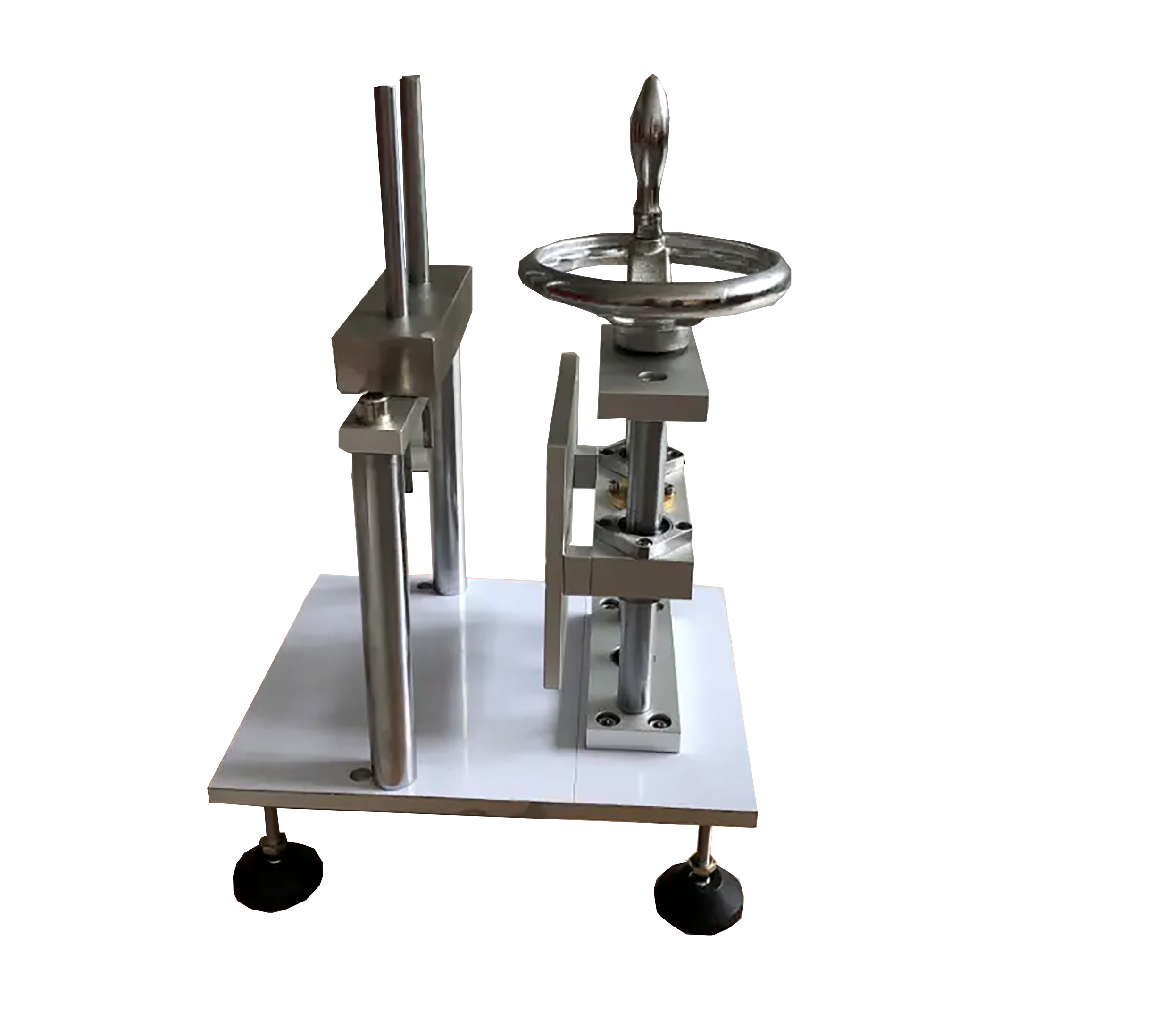

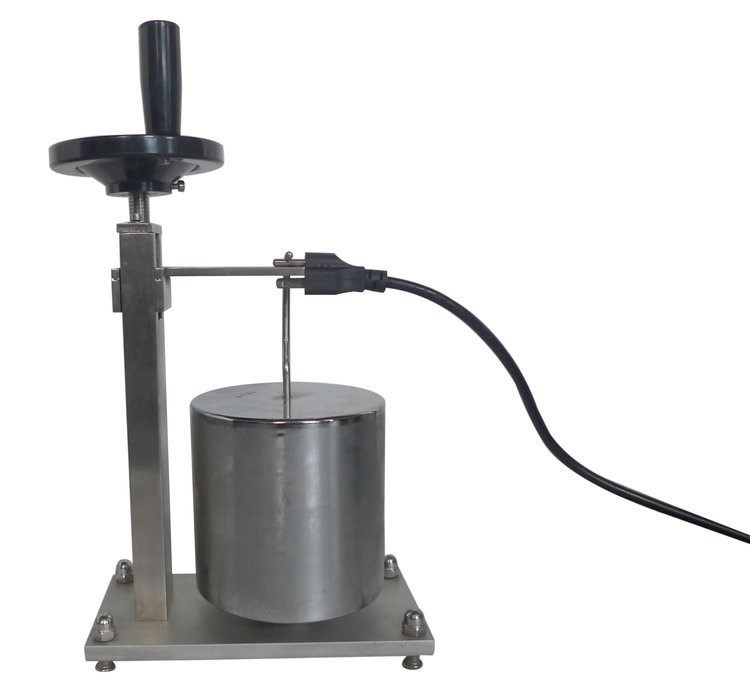

8 | 非實心插銷硬度測試裝置(GS-YT104) | 符合GB/T2099.1-2021標準第14.2章節及圖14規格要求、IEC60884-1-2013圖14、VDE0620等標準要求 | 一、 產品概述 符合GB/T2099.1-2021標準第14.2章節及圖14規格要求、IEC60884-1-2002圖14、VDE0620等標準要求，用于檢驗非實心插銷的機械強度。 二、技術參數: 1、鋼棒：Φ4.8mm； 2、負荷重量：100N； 3、手動旋轉手輪使插銷承重受壓. 三、 試驗方法 用負載100N的Φ4.8mm鋼棒垂直于插銷軸線壓在非實心插銷上1min，受壓點變形不得大于0.15mm，插銷其它尺寸變化不大于0.6mm，以此判斷非實心插銷是否有足夠的硬度。 |
|

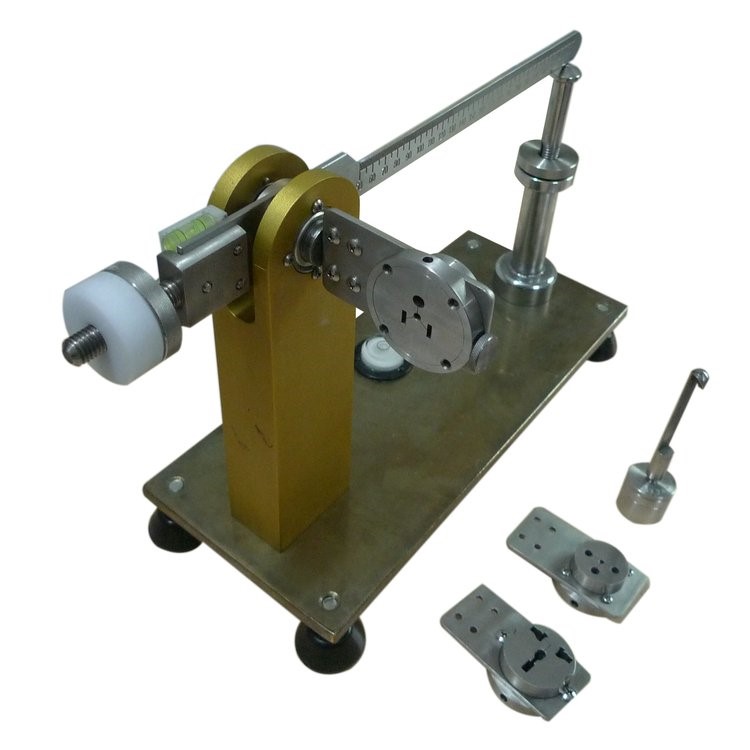

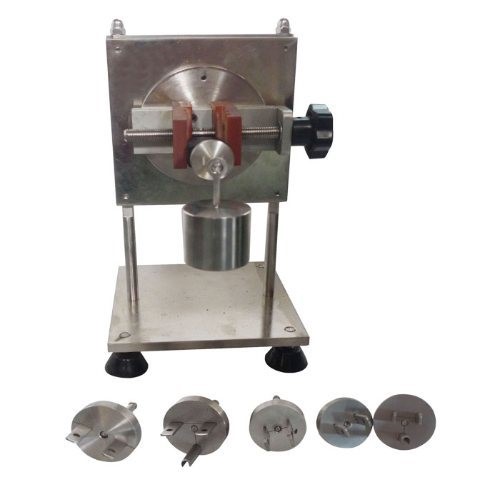

9 | 插頭力矩試驗裝置 (GS-LJ109) | 符合GB/T2099.1-2021標準第14.23.3章節試驗要求、GB4706第22.3條等標準要求，萬能插座（適合GB、BS插頭使用）、 UL插座 | 設備概述：符合GB/T2099.1-2021標準第14.23.3章節試驗要求、GB4706第22.3條、GB8898-2001第15.4.1條及圖11、IEC60065圖11等標準要求。 設備用途： 用于檢測帶有插銷的直插式設備在正常使用時對插座產生的機械應力是否在規定范圍之內，增加配置也可作為螺口式燈座的扭力試驗設備。 主要技術參數： 1、接觸面與軸心面距離：8mm； 2、力臂：0-200mm； 3、砝碼2.5N及1N 1個，可實現0.25N力矩及其他力矩； 儀器配置： 標準插座按照GB/T1002-2021圖2和圖4尺寸制作 |
|
10 | 防水測試壁 (GS-CB107) | 符合GB/T2099.1-2021標準第14.2章節及圖15規格要求,用于檢查防有害進水測試。 | 設備概述： 本裝置符合GB/T2099.1-2021標準第14.2章節及圖15規格要求。用于在潮濕環境中使用的電工電子產品檢查防有害進水測試。 試樣范圍：86安裝盒 結構及功能：按標準圖15 主要技術參數: 1、 尺寸：大于400X400 2、 內置86安裝盒 |
|

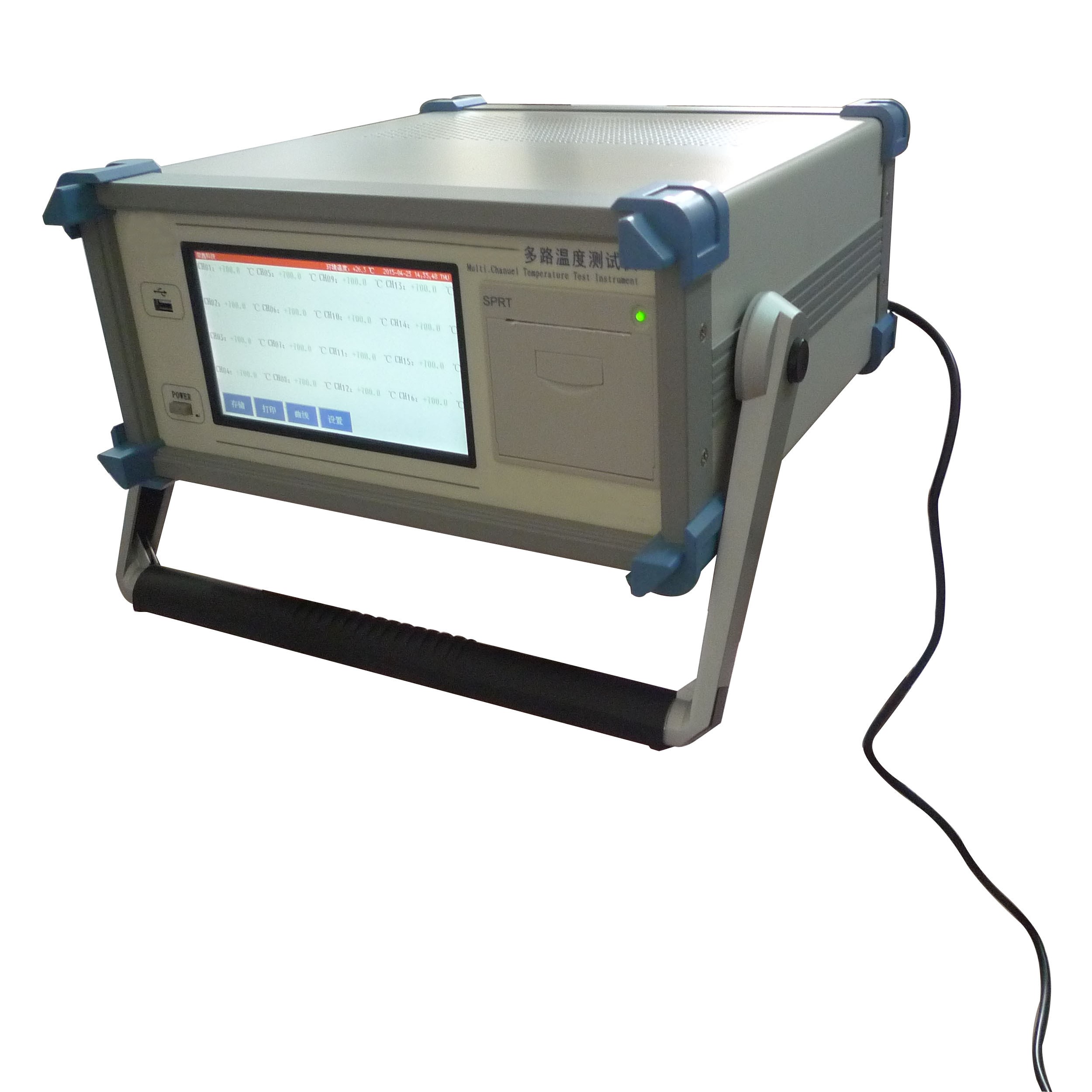

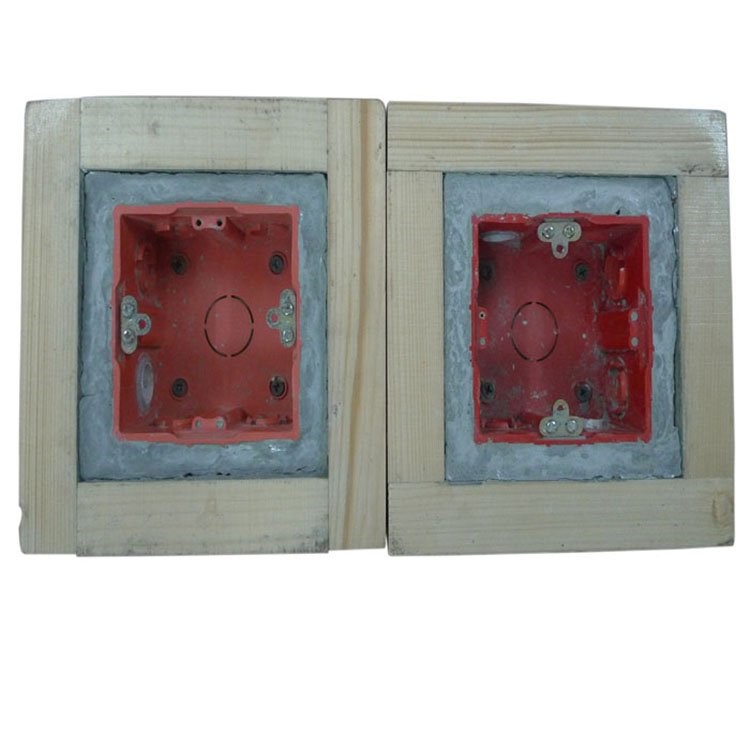

11 | 溫升試驗暗裝盒 (GS-CA101) | 符合GB/T2099.1-2021標準第19章節暗裝式電器附件溫升測試用暗裝安裝盒 | 設備概述：本裝置符合GB/T2099.1-2021標準第19章節、IEC60884第19條款；用于溫升試驗用暗裝式插座安裝盒。 試樣范圍：家用電器插座 結構及功能：暗裝式插座安裝盒 主要技術參數: 1、86型，118型，120型 2、四周由25mm松木槽包圍著10-15厚的灰泥，安裝盒內置在灰泥中 |
|

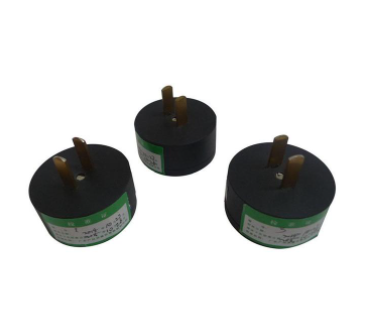

12 | 溫升試驗插頭 （GS-CT102） | 符合GB/T2099.1-2021標準第19章節，插座溫升測試用的試驗插頭,配10A和16A（26-28）1003(34-36)（符合標準要求） | 設備概述：本插頭符合GB/T2099.1-2021標準第19章節、IEC60884第19條款，用于輔助插座進行溫升試驗。 試樣范圍：插座 結構及功能：插頭的插銷為黃銅制品，并且具有規定的尺寸。溫升測試插座配用 主要技術參數: 1、GB6A二插插頭、GB10A三插插頭、GB16A三插插頭等試驗插頭可選擇； 2、插銷為黃銅制作 3、插銷按GB/T1002-2021圖1和圖3尺寸制作 4、連接導線長度至少1m |
|

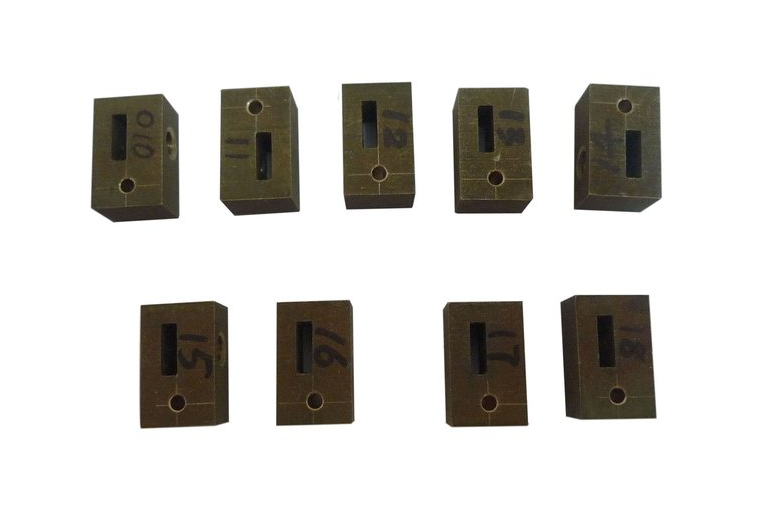

13 | 溫升夾緊元件 (GS-JC103) | 符合GB/T2099.1-2021標準第19.2章節及圖44要求，用于輔助夾緊插頭插銷進行溫升試驗。 | 設備概述：本裝置符合GB/T2099.1-2021標準第19.2章節及圖44要求，用于輔助夾緊插頭插銷進行溫升試驗。 試樣范圍：插頭 結構及功能：夾具為黃銅制品，配合熱電偶使用。 技術參數: 1、 配兩套黃銅溫升夾具，一套開方孔7.2*2.3，另外一套開方孔8.9*2.6 2、 至少含52%銅的黃銅制作 3、 兩套夾具各配3個，可同時做同一個插頭的三個插銷（含接地）溫升試驗 4、 溫升夾具插銷套開孔尺寸見下表 5、 項目額定電流開孔尺寸（B*L）備注單相兩級插頭（兩扁）6和10A通用7.2*2.3 單相兩級帶接地插頭（三扁）6和10A通用7.2*2.3 16A8.9*2.6 |
|

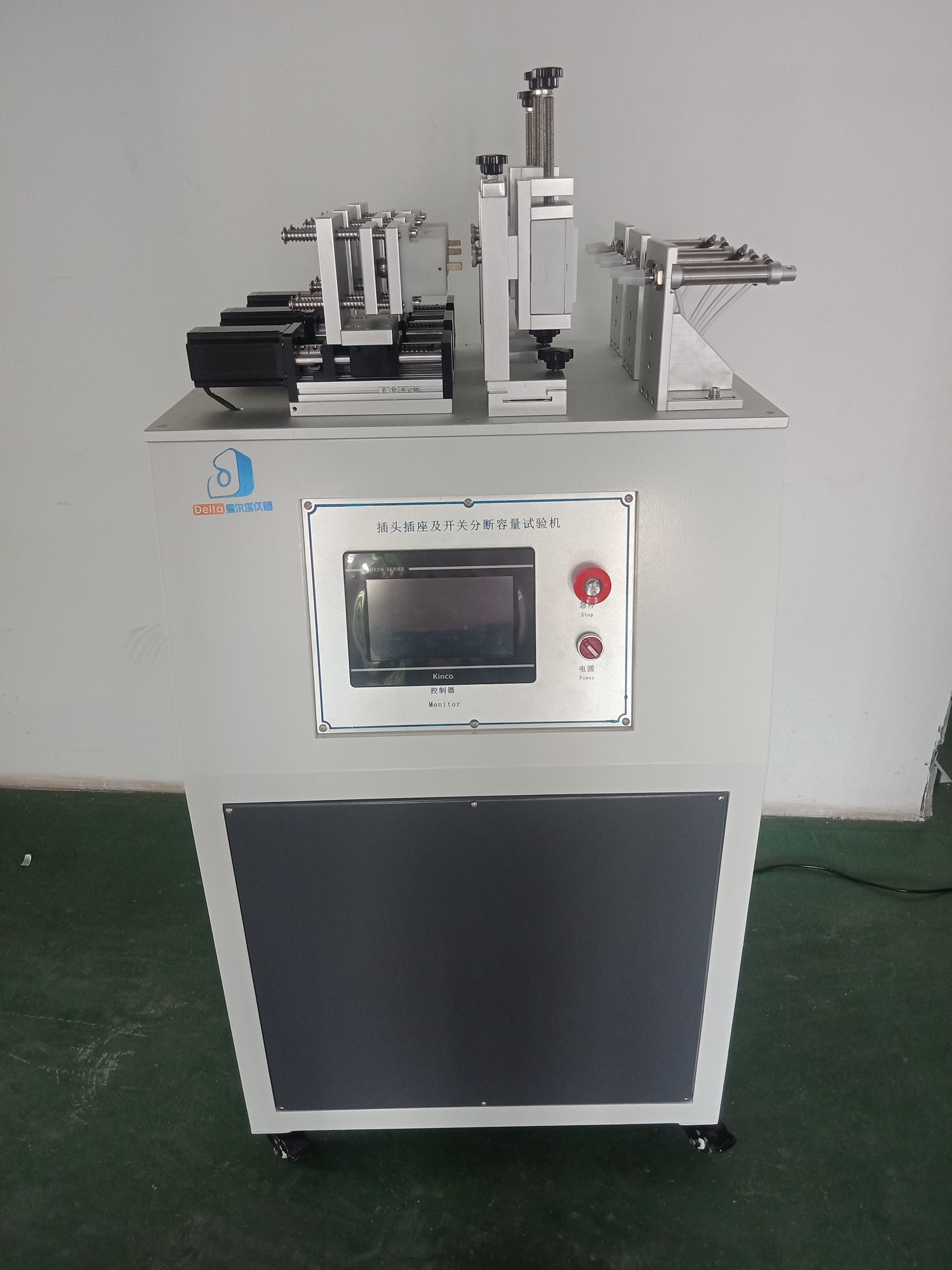

14 | 插頭插座分?jǐn)嗳萘考罢２僮髟囼?yàn)機 （GS-SMT1003） | 符合標準：GB/T2099.1-2021標準第20、21章節及圖16、圖17的試驗要求。 | 一、概述：本試驗機用于檢驗插頭與插座之間在經過一定次數的插入與拔出后的損壞程度，考核電器附件的分?jǐn)嗳萘考安孱^插座的壽命性能。本試驗機可與電器附件負載柜連接，可用于考核插頭與插座的電氣壽命試驗；本機配合負載柜還適用于插頭插座試樣的正常操作和分?jǐn)嗳萘吭囼?yàn)。 二、符合標準：依據GB/T2099.1-2021標準第20、21章節及圖16、圖17的試驗要求。 二、主要技術參數： 插頭插座機械壽命試驗機本機有兩種結構形式：機械傳動結構和氣動元件結構。 1、動作速率： 1～30次/min可調節； 2、控制方式：PLC智能控制，TFT液晶觸摸屏操作； 3、工作行程：大于50mm(可根據客戶要求訂制)； 4、試驗工位：3工位； 5、具有測試異常自動報警和漏電保護功能； 6、試驗次數：1～999999次可預置； 7、驅動方式：進口伺服電機驅動； 8、 體積：900X500X1600mm； 9、負載連線方式：配有接線端子； 10、分?jǐn)嗳萘繙y試插頭治具的插銷由黃銅制成（原料為符合ISO1639標準規定的CuZn39 Pb2-M型），插銷具有最大規定尺寸，偏差為-0.06mm，插銷間距為標稱距離，偏差為+0.05mm； 11、6A單相兩極插頭治具 1個； 12、10A單相兩極帶接地插頭治具 1個； 13、16A單相兩極帶接地插頭治具 1個； 14、最大連接電流：AC 25A； 15、 最大連接電壓：AC 300V； 16、 電源功率：1kVA ，220V 50/60Hz。 |
|

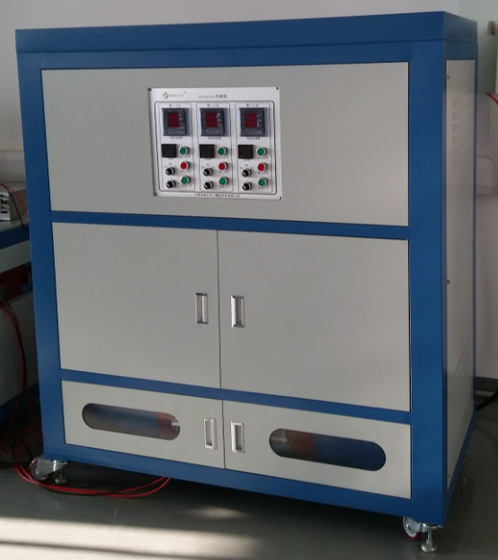

15 | 電器附件負載柜 (GS-FZG60A) | 符合標準：GB/T2099.1-2021標準第20、21章節及圖16、圖17的試驗要求。 | 設備概述： 電器附件負載柜適用于插頭插座、開關和耦合器、燈具、小家電等產品電器負載壽命的試驗。本機使用高精度電感，電阻等控制電壓、電流、功率因數，有空載和負載兩種模式；負載輸出模式內含熒光燈負載、 阻性負載、感性+阻性負載3種模式。 滿足標準： 本設備符合符合標準：GB/T2099.1-2021標準第20、21章節及圖16、圖17的試驗要求、GB 15092.1-2010、GB11928-2001、GB16915、GB14048、IEC60269、IEC60884、IEC60669、UL61058、UL1054、UL498等標準制作。同時滿足以下標準要求： 1、GB13140、IEC60998：家用和類似用途低壓電路用連接器件； 2、GB9364、IEC60127：小型熔斷器； 3、GB11918、IEC60309：工業用插頭插座和耦合器； 4、IEC61984：連接器-安全要求和試驗，CQC1101-2011：電連接器安全認證技術規范； 5、UL1977：安全標準-用于數據、信號、控制和電源的連接器； 6、UL4248-1：保險管座.第一部分；UL2459：絕緣多極絞合線連接器。 儀表精度符合以上標準要求（供方自查）； 7、GB 15092.1-2010 器具開關 第1部分：通用要求 8、GB16915.1-2003 家用和類似用途固定式電氣裝置的開關 第1部分：通用要求； 9、UL 61058-1:2013 器具開關――第一部分:通用要求； 10、IEC61058-1:2016設備開關.第1部分:一般要求 。 三、主要技術參數： 電源輸入：三相AC380V+10% 50Hz 13KVA； 由斷路器開關組合控制輸出電流、功率因數； 手動調節電壓輸出； 數顯顯示輸出電壓、電流、功率因數； 本設備包含馬達負載、 阻性負載、感性+阻性負載，共3種； 本設備輸出1路獨立負載，配合分?jǐn)嗳萘吭囼?yàn)； 感性負載： 空載時：電壓0V～280V可調 帶載時：輸出電流：1～60 A ；電壓：80V～275V可調 功率因數PF： 0.3～0.96可調； 功率因數分辨率0.01，精度為0.5級，數顯； 輸出路數：1路 阻性負載： 空載時：電壓0V～280V可調 帶載時：輸出電流：1～60 A ；電壓：80V～275V可調 功率因數PF： 1； 功率因數分辨率0.01，精度為0.5級，數顯； 容性負載： 空載時：電壓0V～280V可調 帶載時：輸出電流：1～60 A ；電壓：80V～275V可調 功率因數PF： 1； 功率因數分辨率0.01，精度為0.5級，數顯； 輸出路數：1路 輸出路數：1路 電流表的量程0.1～30.0A，分辨率0.1A，精度為0.5級，數顯； 電壓表的量程0.1～300.0V，分辨率0.1V，精度為0.5級，數顯； 計時器：99h 99m 99s； 計數器：1～999999 連續可調，計數到自動停機。 具有過載和漏電保護功能； 整機尺寸：寬：1200，深：850，高：1800； 整機重量：約900kg； 使用環境溫度：-15～400C； 相對溫度：（20~90）%RH； 電源功率：12kVA，AC 220V 50-60Hz。 |
|

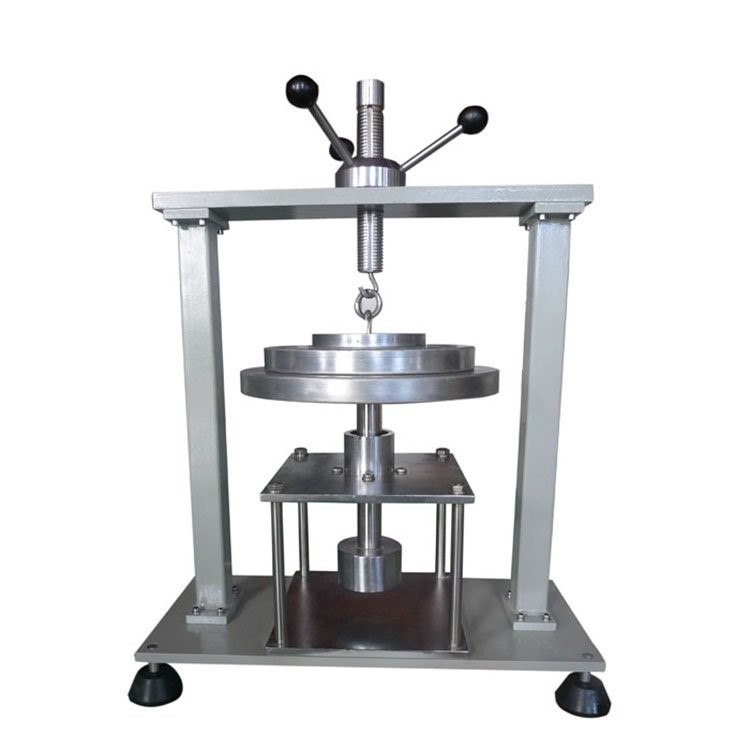

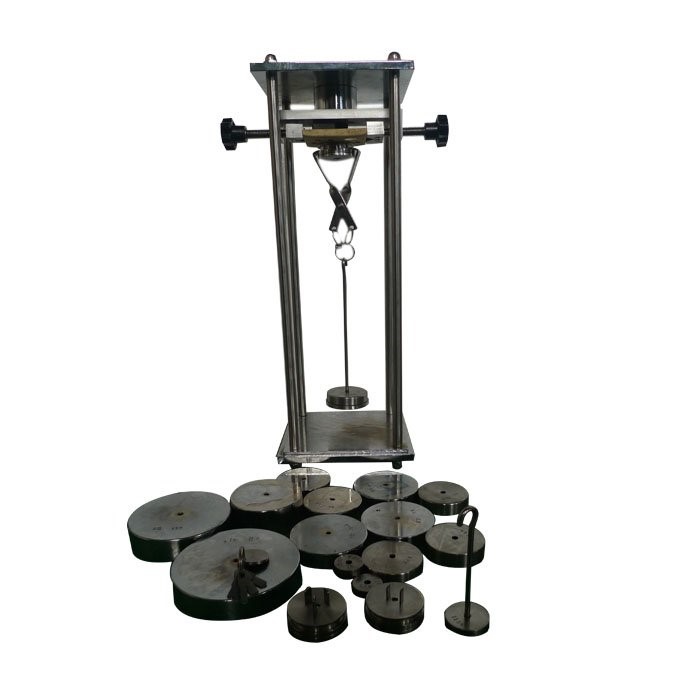

16 | 拔出力試驗裝置 （GS-BCL108） | 符合GB/T2099.1-2021標準中第22.2、22.3條款及圖18/19規格所示試驗要求 | 設備概述： 本裝置是用于檢測插頭從插座拔出所需要的力是否在規定的范圍之內的專用試驗儀器.它符合GB/T2099.1-2021標準中第22.2、22.3條款及圖18/19規格所示試驗要求、IEC60884-1：2013標準，它是電器附件、家用電器制造廠家、質量檢測部門和科研單位檢測日用電器產品不可缺少的裝置。 二. 技術要求 1、 插座極大拔出力應符合表1要求。 將標準規定的拔出力（主砝碼、附加砝碼、夾緊裝置、 砝碼盤及試驗插頭合起來的總的力），施加在試驗插頭上，插頭應從插座脫出。 2、極低拔出力應符合表1規定 將標準規定的極低拔出力（即符合本標準規定的試驗插銷<單插銷>，該插銷的總質量應等于表中規定值）的量規插入插座中每個單獨的插套里，在30秒內量規不得從插套里脫出。 3、砝碼選擇 主砝碼、附加砝碼、砝碼盤和試驗插頭/插銷的重量詳見表三，使 用者應按表1規定選用合適的重量進行試驗。 4、結構特點 本裝置主要由安裝頂板A及下面的夾緊裝置、主砝碼F、附加砝碼G和砝碼盤（E）組成。綜合使用經驗，將D拉夾改為配重砝碼，砝碼鉤直接連接試驗插頭，配置夾持試樣B的夾具。本裝置框架內高550mm，兩立柱軸線間距離為150mm。 |
|

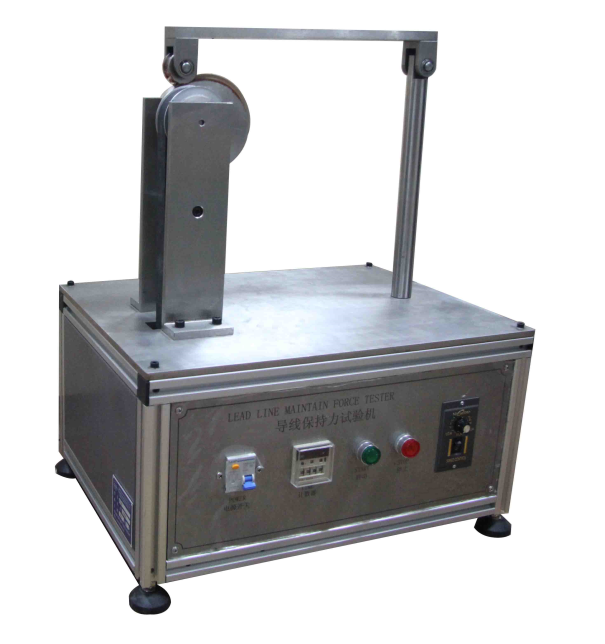

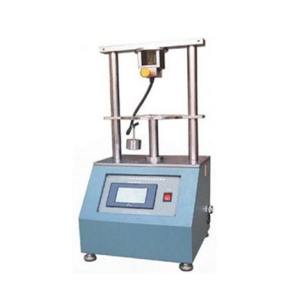

17 | 軟纜保持力試驗機 （GS-RL106） | 符合GB/T2099.1-2021標準中第23.2條款及圖20、IEC60884-1:2013圖20試驗要求 | 設備概述： 本設備符合GB/T2099.1-2021標準中第23.2條款及圖20、IEC60884-1:2013圖20試驗要求；用于對插頭導線與電器附件固定是否牢固進行檢驗。 試樣范圍：可拆線插頭、可拆線移動式插座、不可拆線插頭及不可拆線移動式插座 結構及功能：按標準，檢測插頭導線與電器附件的牢固程度 主要技術參數： 1、設備電源： AC220V / 50HZ； 2、負載砝碼：10N、60N各1個，20N兩個； 3、施力頻率：1次/S； 4、施力次數：0-9999次，可調，默認10。 檢驗方法： 本裝置用于檢驗電源插頭線的導線壓緊能力，試驗方法為將插頭朝上，插頭線穿入橫杠，插頭線下端吊掛規定之砝碼，然后以每秒 1 次的速度上下擺動100 次，擺動行程為偏心輪的偏心距65mm，再檢測插頭是否受損及電線與插頭之間不得脫落。 |
|

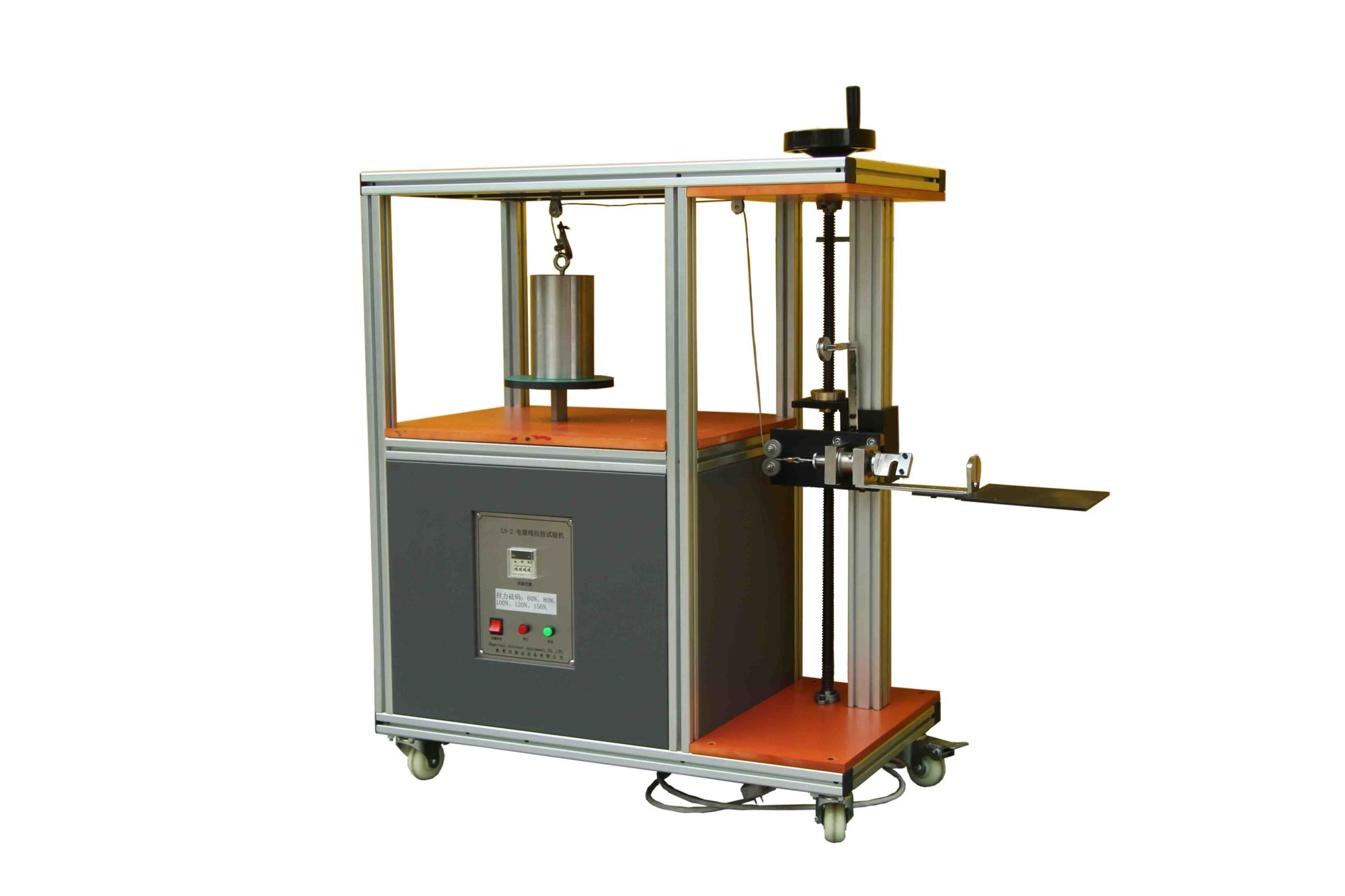

18 | 電源線拉力扭轉試驗機 （GS-LN209） | 符合GB/T2099.1-2021標準中第23章節“軟纜及其連接”試驗要求 | 設備概述： 本試驗機符合GB/T2099.1-2021標準中第23章節“軟纜及其連接”試驗要求、GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第25.15試驗要求；用于對帶有電源軟線的器具，以及打算用柔性軟線永久連接到固定布線的器具等家用電器產品、醫療器械、燈具等電源線在接線端處進行拉力和扭矩兩項試驗，檢查夾緊裝置是否牢固。 試樣范圍：家用電器產品、醫療器械、燈具、插頭插座 結構及功能：設備采用Z字結構，可用來測試電冰箱、洗衣機等大型家電電源線夾緊端子的牢固程度。試驗方法為在導線試樣距固定裝置位置20mm處做一標記，然后以1次/秒速率平緩的施加拉力25次，然后在靠近器具位置施加一扭矩，持續1分鐘。試驗過后，導線標記位位移不超過2mm。 主要技術參數: 1、工作電源：AC220V 50HZ； 2、拉力砝碼：20N三個、30N兩個（可實現30N、60N、80N、100N 的拉力）； 3、扭力砝碼：5N、12.5N、17.5N各一個，扭力臂20mm（可實現0.1Nm、0.25Nm、0.35Nm的扭矩）； 4、受拉次數：0~999999可預置，默認25次； 5、受拉頻率：1次/秒； 6、扭矩時間：0.01S～99小時59分鐘59秒。 7、夾具：拉力夾具與扭力夾具組合，中間通過軸承配合，減小扭力試驗時摩擦； 8、設備采用電機凸輪頂桿機構，Z字型連接，使夾具能夾持電源線在底面150mm以上的試樣。 |
|

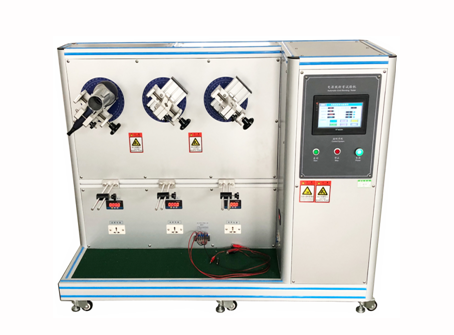

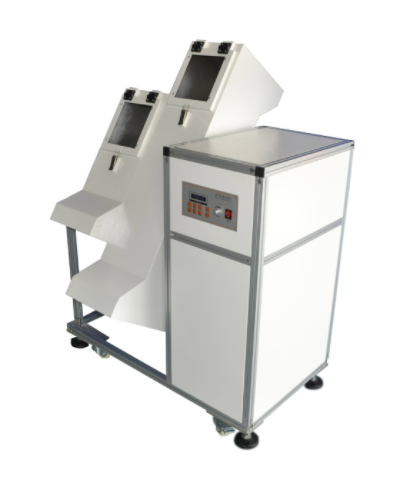

19 | 電源線彎曲試驗機 (GS-WQ103) | 滿足GB/T2099.1-2021標準中23.4章節及圖21規格所示試驗要求 | 設備概述：本彎曲試驗機滿足GB/T2099.1-2021標準中23.4章節及圖21規格所示試驗要求；主要用于檢驗電源插頭引線部分的耐彎曲能力, 測試時將試樣固定在夾具上，并加上標準規定之荷重后使夾具體以一定速率及角度繞旋轉中心左右擺動，經一定次數后檢查其斷線率；或當測試至樣品無法通電時，查看其總的測試數，從而判斷其耐彎折性能是否符合標準要求。 主要技術參數： 試驗工位：單/雙工位可選； 試驗次數：1～99999999次（可調）； 試驗電壓：110～280V（可調）； 試驗電流： 0～15A（可調）； 彎曲速率： 60次/min； 彎曲角度：45°，60°，90°（角度可預置）； 測試結束或樣品破壞時，自動停止測試； 每個工位單獨計數； 測試中樣品能以一定速率及角度繞旋轉中心左右擺動； 帶有保護裝置，以兩塊可移動導向板對每根電線進行限位； 外形尺寸（W*D*H）：1120 x 600 x 960mm； 設備電源：AC220V 50Hz。 |
|
20 | 擺錘沖擊試驗裝置 (GS-BC109) | 滿足GB/T2099.1-2021標準中24.2章節及圖26規格所示試驗要求 | 設備概述： 本裝置符合GB/T2099.1-2021第24.2章節及圖26規格、IEC 60884-1-2006第24.1章、GB/T2423.55(試驗 EHA)、BS1363-2第20.1.3節、圖21，GB16915.1-2014、IEC 60669-1:2007(Ed.3.2)，MOD 第20.1節 圖15、圖16、圖17、圖18標準要求。 主要技術參數： 1、沖擊元件半徑：10mm 2、沖擊元件材質：洛氏硬度85≤HR≤100的聚酰胺材料 3、沖擊元件質量：250g 4、沖擊長度：1000mm±1mm 5、沖擊跌落高度：80mm、120mm、160mm、200mm可任意選擇 6、擺臂：外徑Ф9mm、厚0.5mm不銹鋼管 7、安裝架表面：175×175×8mm的層壓板 8、安裝支架總質量：10±1kg 9、裝置主體材料：鋁合金型材（帶底座工具箱） 10、沖擊角度可調整，產品夾具可前后、左右調整，也可繞垂直軸轉動。 |
|
21 | 滾筒跌落試驗機 (GS-GT108) | 滿足GB/T2099.1-2021標準中24.3章節試驗要求 | 設備概述： 本設備滿足GB/T2099.1-2021標準中24.3章節試驗要求以及IEC60884-1：2006、GB/T 2423.7-2018等標準要求。 主要技術參數： 1、 設備電源：AC220V，50Hz/60Hz； 2、 電機功率：180W/220V AC； 3、 試驗次數：0～9999×1×10×100（可預置） 4、 滾桶旋轉速率：5r/min； 5、 跌落速率：10次/分鐘； 6、 跌落高度：500mm； 7、 滾筒采用1.5mm厚鋼板加工，兩底面分別安裝3mm厚鋼板和10～19mm厚木板，角部安裝硬橡膠。 |
|

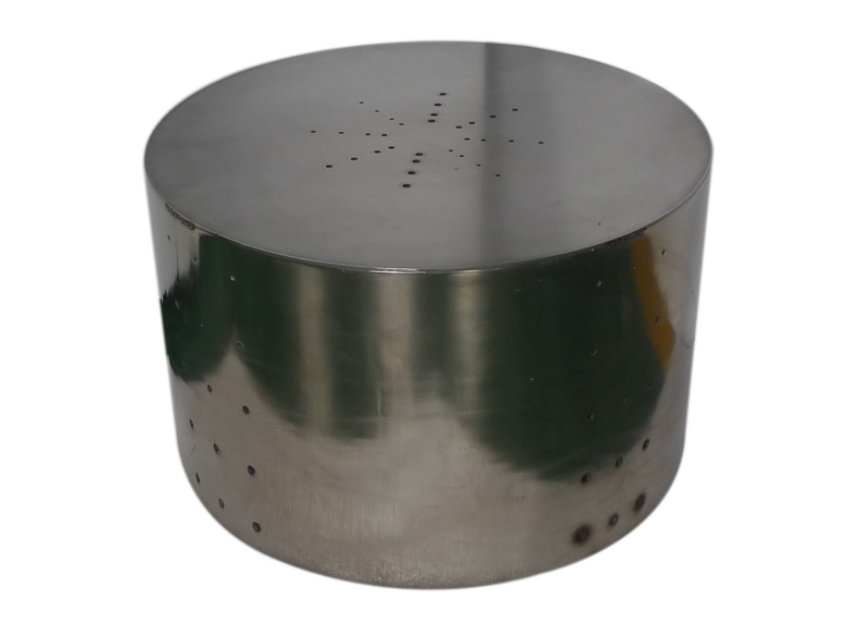

22 | 圓柱形鋼盤 （GS-Y101A） | 滿足GB/T2099.1-2021標準中第24.4條款、IEC60884.1第24.3條款及GB16915.1-2003第20.2條款等標準要求，含400*400方板 | 設備概述： 圓柱形鋼盤依據GB/T2099.1-2021標準中第24.4條款以及IEC60884.1第24.3條款及GB16915.1-2003第20.2條款等標準要求。圓柱形鋼盤主要用于檢查明裝式插座的固定結構的可靠性。 主要技術參數： 1、鋼盤半徑：R > 200mm，或相當于安裝孔之間距離的4.5倍的尺寸； 2、高度：大于200； 3、厚度：>3mm； 4、圓柱形鋼盤采用鋼管材料經過處理而成。 |
|

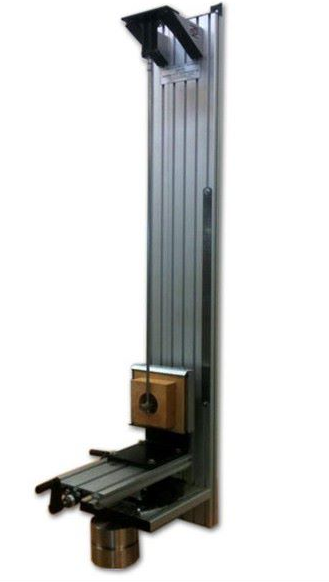

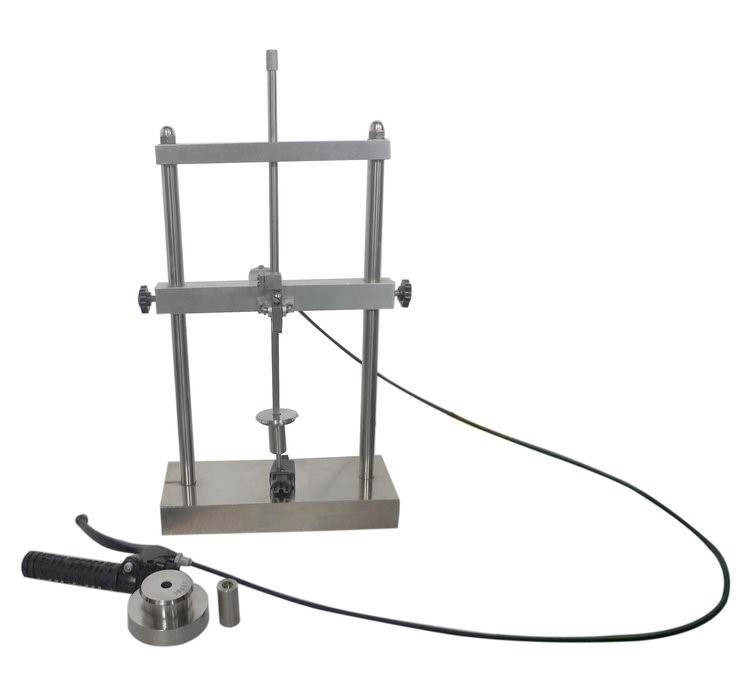

23 | 低溫沖擊試驗裝置 (GS-CJ109) | 符合GB/T2099.1-2021標準中第第24.5條款及30.5條款要求（圖27及圖42）、IEC60884-1：2013試驗標準要求 | 設備概述： 本裝置符合GB/T2099.1-2021標準中第第24.5條款及30.5條款要求（圖27及圖42）、IEC60884-1：2013試驗標準要求；單組式適用于對插頭、插座、開關、等進行低溫沖擊試驗。 主要技術參數： 本低溫沖擊設備應與低溫箱配套使用，設備應放在約40mm厚的海綿橡皮墊上，試驗前和試驗期間均應置于合適的低溫箱內 跌落沖擊高度：10～250mm可調 低溫沖擊試樣類型、落錘質量及跌落高度: 1)插座盒及類似電器外殼 GB/T2099.1-2021第24.5條款，滿足圖27規格要求，落錘質量:1000±2g，跌落沖擊高度:100mm； 2）帶絕緣護套的插銷 GB/T2099.1-2021第30.5條款，滿足圖42規格要求落錘質量:1000±1g，跌落沖擊高度:100mm。 |
|

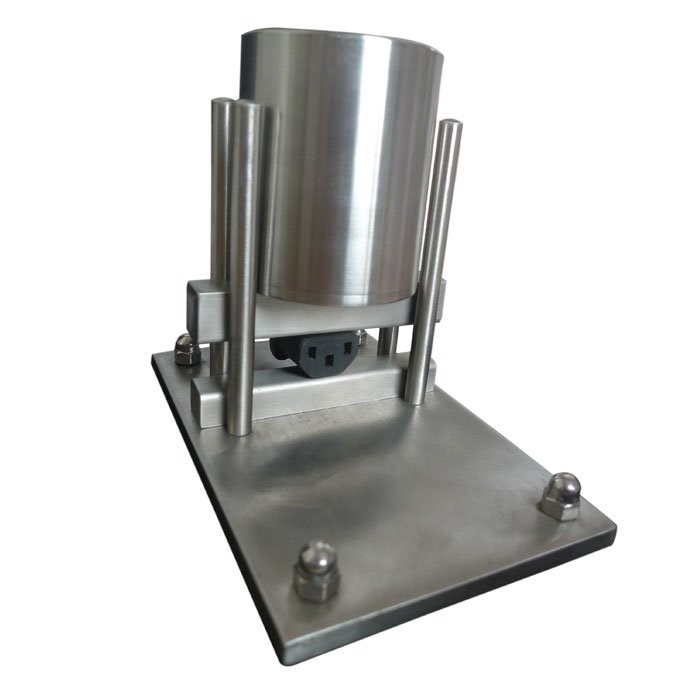

24 | 壓縮試驗裝置 （GS-Y106） | 滿足GB/T2099.1-2021標準中第24.6條款及圖8a規格所示要求 | 產品概述： 本裝置符合滿足GB/T2099.1-2021標準中第24.6條款及圖8a規格所示要求，適用于對插頭進行承受壓力的試驗。試驗時應保持溫度在23±2°C進行，在插座兩個位置施加300N壓力各1min。 主要技術參數： 1、砝碼：300N（150+150迭加） 2、工位：單工位 3、操作方式：手動 |
|
25 | 螺紋密封壓蓋試驗裝置 (GS-MF205) | 滿足GB/T2099.1-2021標準中第24.7條款、GB7000.1 第4.12.5條款、IEC60598.1第4.12.5、IEC60884-1第24.6條款要求設計制造 | 設備概述： 本裝置是根據滿足GB/T2099.1-2021標準中第24.7條款以及GB7000.1-2015第4.12.5條款、IEC60598.1第4.12.5、IEC60884-1第24.6條款要求設計制造，用于檢驗燈具及類似電器螺紋密封 壓蓋扭矩強度的專用試驗裝置。 主要技術參數： 1、配有4～40mm不銹鋼棒共14條； 2、配組合砝碼各一個，能滿足大多數燈具螺紋密封壓蓋試驗要求； 3、圓盤直徑：250㎜； 4、試驗時間：1min。 |
|

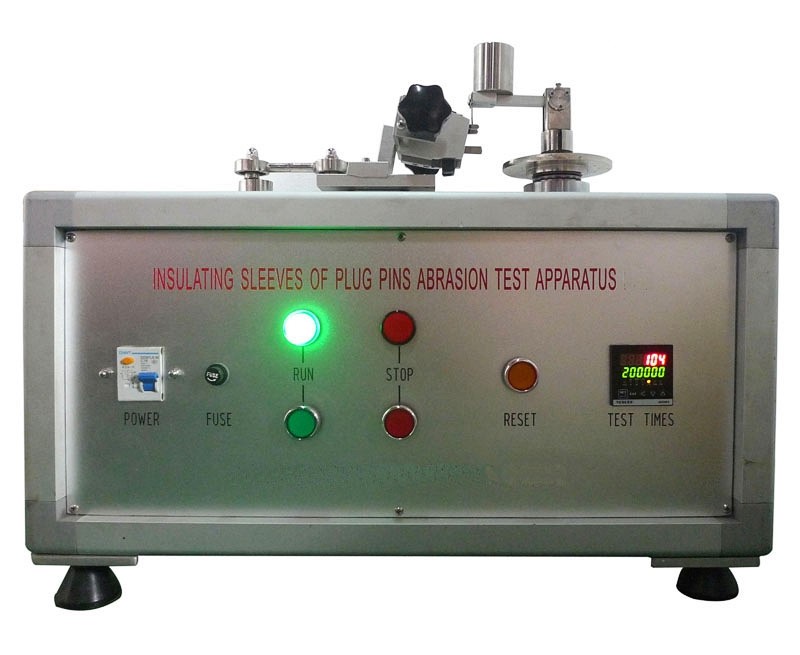

26 | 插頭絕緣護套耐磨損試驗機 (GS-HT305) | 符合滿足GB/T2099.1-2021標準中24.8條款及圖28、IEC 60884-1圖28和BS1363圖9標準試驗要求 | 設備概述： 本裝置符合滿足GB/T2099.1-2021標準中24.8條款及圖28、IEC 60884-1圖28和BS1363圖9的標準要求，適用于檢測插頭的插銷絕緣襯套的耐磨損性能。 設備組成及工作原理： 試驗裝置是由一個水平放置的橫梁和線性運動的夾具座組成，橫梁末端裝有直徑為1mm的短鋼絲彎成的U字形頭（U字形的兩個點垂直固定在橫梁上），鋼絲U型底邊為6mm直線工作部分。 將U型鋼絲6mm直線底邊壓在插銷絕緣套上，電機帶動安裝有插銷的夾具座做前后往復運動，從而鋼絲與插銷絕緣試樣摩擦進行試驗。 主要技術參數： 1、工作電源：AC220V、50HZ； 2、工作次數：1～999999可預置 ； 3、刮磨頻率：30次/分鐘，往、返各計一次； 4、壓力荷重：4N； 5、工作行程：9mm ； 6、工位：單工位（可定制雙工位）。 |
|

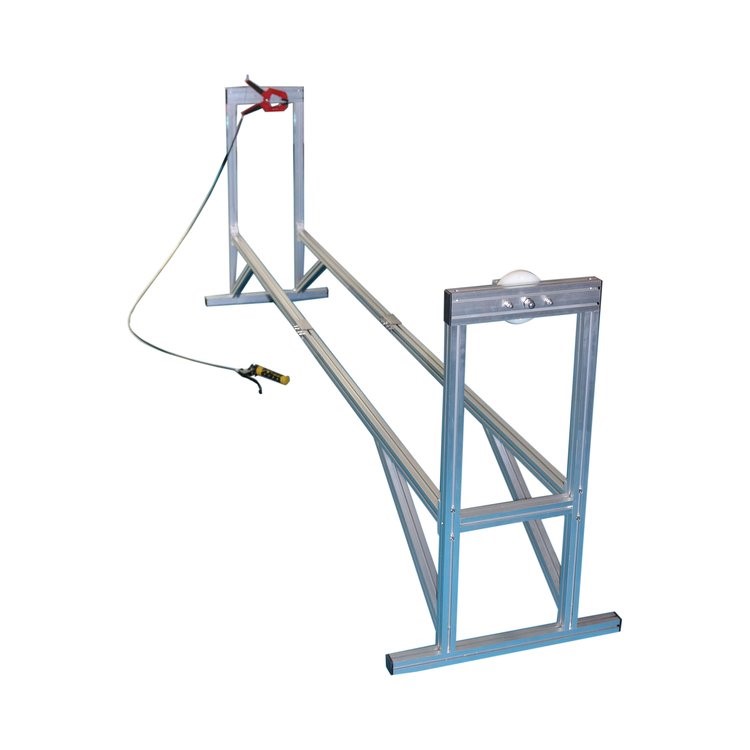

27 | 多位移動式插座機械強度試驗裝置 (GS-YT208) | 符合滿足GB/T2099.1-2021標準中24.10條款及圖29、IEC60884圖29標準要求 | 設備概述： 本裝置符合滿足GB/T2099.1-2021標準中24.10條款及圖29、IEC60884圖29標準要求，適用于檢查可拆線的多位移動式插座裝上最輕型軟纜后的機械強度。 試驗原理： 將軟纜自由端固定到固定端，固定點離地面的高度為750㎜，將試樣抓住，使軟纜處于水平狀態，然后使試樣跌落到混凝土地板上8次，每次跌落后，在固定點處將軟纜轉45°角。試驗之后，試樣應不出現標準意義上的損壞，尤其是部件不得松動或脫落。 主要技術參數： 1.跌落高度：750mm； 2.跌落次數：8次； 3.旋轉裝置：90°分度，4個方向可旋轉。 |
|

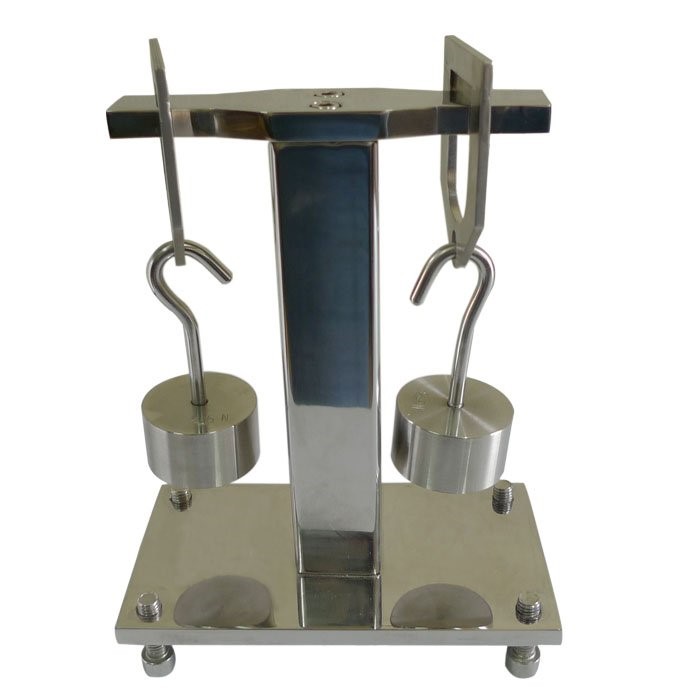

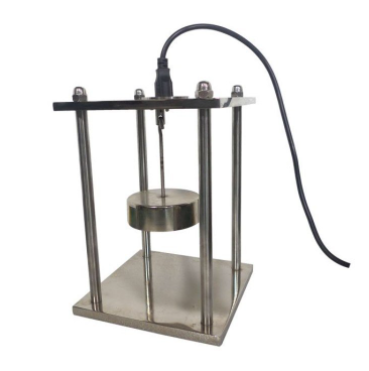

28 | 插銷牢固度試驗裝置 (GS-LP307) | 符合滿足GB/T2099.1-2021標準中24.11條款及圖30、IEC60884-1圖30、BS1363等標準 | 設備概述 本裝置符合滿足GB/T2099.1-2021標準中24.11條款及圖30、IEC60884-1圖30、BS1363標準的要求，適用于對插頭插銷的牢固度進行檢驗。本設備應配套高溫箱一起使用。 主要技術參數： 1、試驗工位：單工位； 2、砝碼：50N的1個、20N的2個、30N的1個、4N的1個； 3、插座夾具：配GB/BS/USA插座。 |
|
29 | 移動式插座試驗鋼棒 （GS-B205） | 依據滿足GB/T2099.1-2021標準中24.12及IEC60884.1標準要求 | 設備概述： 1、滿足GB/T2099.1-2021標準中24.12的要求； 2、圓柱形鋼棒的材料為304不銹鋼，SR1.5球頭，直徑3mm，配尼龍手柄，手柄末端配M6螺紋孔，可接推拉力計實現各種推拉力測試。 |
|
30 | 檢驗蓋或蓋板輪廓線量規 (GS-LX307) | 符合GB/T2099.1-2021標準中24.18條款及圖32、IEC60884-1圖32標準的要求 | 設備概述： 本裝置符合GB/T2099.1-2021標準中24.18條款及圖32、IEC60884-1圖32標準的要求，適用于檢驗蓋或蓋板的輪廓線。 主要技術參數： 1、量規材質：SUS304#不銹鋼； 2、厚度：2mm. |
|
31 | 驗證溝槽孔及反向錐度量規 （GS-LC308） | 符合GB/T2099.1-2021標準中24.19條款及圖35、IEC60884-1圖35標準的要求 | 設備概述： 本裝置符合GB/T2099.1-2021標準中24.19條款及圖35、IEC60884-1圖35標準的要求，適用于檢驗溝槽、孔及反向錐度。 主要技術參數： 1、量規材質：SUS304#不銹鋼； 2、量規尺寸：直徑Φ2.5+0.05mm,長大于100 mm。 |
|
32 | 蓋板或蓋板試驗裝置 (GS-LS309) | 符合GB/T2099.1-2021標準中24.15.3條款及圖31規格要求、IEC60884-1圖31標準的要求 | 設備概述： 蓋或蓋板試驗裝置符合GB/T2099.1-2021標準中24.15.3條款及圖31規格要求以及GB/T16915.1-2014標準13.3.1或13.3.2條款要求設計制造；用于驗證蓋或蓋板的可拆性。 主要技術參數： 1.把插座按正常使用安裝好； 2.插頭和移動式插座以適當?shù)姆绞桨惭b,使力能夠施加在蓋、蓋板部件上； 3.垂直于安裝表面中心位置的方向逐漸施力(針對不同型式的被測品,依據標準選擇對應的試驗力)； 4.試驗完畢,檢查蓋或蓋板,若無脫出視為合格； 5.試驗砝碼:10N\20N\20N\30N\4ON各一個； 6.硬木材料：厚（1±0.1）mm。 |
|
33 | 球壓試驗儀 （GS-TC21） | 符合GB/T2099.1-2021標準中25.3條款及圖37標準試驗要求 | 符合GB/T2099.1-2021標準中25.3條款及圖37、IEC 60884-1：2007第25.2條 圖37等標準要求。 1、球面直徑：5mm 2、砝碼質量：20N±0.2N 3、測試平臺：Ф50*100mm 圓柱體：（厚≥30mm） 4、試驗環境溫度：125℃±2℃（配合加熱箱使用）； 5、試驗平臺：厚度3mm鋼板，尺寸400*400mm； 6、材質：304#不銹鋼（鋼球?yàn)檩S承鋼） |
|
34 | 熱壓縮試驗裝置 (GS-RY210) | 根據GB/T2099.1-2021標準中24.20、25.4條款及圖38、IEC60884-1圖38、VDE0620等標準試驗要求 | 設備概述： 本裝置是根據GB/T2099.1-2021標準中24.20、25.4條款及圖38、IEC60884-1圖38、VDE0620等標準制作，用于考核電器附件及明裝式安裝盒在受熱情況下的耐壓性能，與加熱箱配套使用。 設備結構組成： 熱壓縮試驗裝置由移動壓塊、固定壓塊、導軌支架及砝碼組成，壓塊具有一個半徑為R25㎜的圓柱形表面，菱角倒圓R2.5mm，砝碼重量為20N±。 |
|

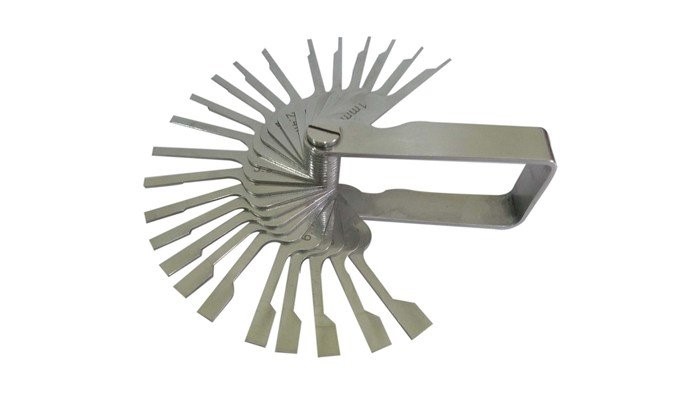

35 | 爬電距離測試卡 （GS-CC33） | 符合GB/T2099.1-2021標準中27章節“爬電距離、電氣間隙和通過密封膠的距離”試驗要求 | 儀器概述：本裝置符合GB/T2099.1-2021標準中27章節、IEC 60884-1:2006 27節、GB2099.3-2008 27節、IS1293：2005 第27節標準要求。用于測量兩個導電部件之間，或一個導電部件與器具的易觸及表面之間沿絕緣材料表面之間的最短路徑；包含33個尺寸，尺寸精度：±0.03mm；彈性高硬度不銹鋼制作，無電鍍。包含直卡和彎卡各一套。 |
|

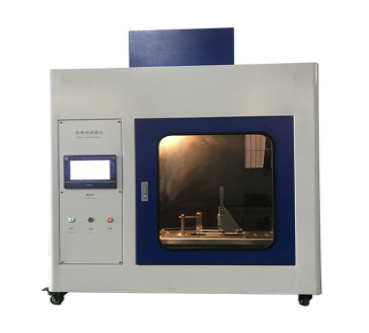

36 | 灼熱絲試驗儀 （GS-GW300） | 符合GB/T2099.1-2021標準中28.1.2條款“灼熱絲試驗”試驗要求 | 一、設備概述： 灼熱絲試驗是IEC60695-2-10～I(xiàn)EC60695-2-13（GB/T5169.10-2017～GB/T5169.13-2013）《灼熱絲/熱絲基本試驗方法，灼熱絲試驗裝置和通用試驗方法等》和 UL746A、IEC829、DIN695、VDE0471等標準規定使用無火焰起燃仿真試驗項目；同時滿足GB/T2099.1-2021標準中28.1.2條款“灼熱絲試驗”要求； IEC60950-1：2005Clause 4.7.3章節試驗要求。灼熱絲試驗儀將規定材質（直徑4mm，Ni80/Cr20） 和U形狀的電熱絲用大電流加熱至試驗溫度 （550℃～990℃）1min 后，以規定壓力（1.0N）垂直灼燙試品30s，視試品和鋪墊物是否起燃或持燃時間來測定電工電子設備成品的著火危險性；測定固體絕緣材料及其它固體可燃材料的起燃性、起燃溫度（GWIT）、可燃性和可燃性指數（GWFI）。 二、設備主要技術參數： 1. 灼熱絲：直徑：4mm±0.04mm Ni/Cr（80/20）特制標準環形，臥式靜置； 2. 熱電偶：直徑：0.5mmK型，進口絕緣式耐高溫鎧裝熱電偶，鎧裝套耐熱 1100℃（優于標準1050℃ ）； 3. 灼熱絲通電加熱溫度：500℃～960℃（數顯可預置），溫度波動 < 3℃；溫度為960℃時電流在120~150A之間； 4. 監測整個測試期間的溫度：灼熱絲裝置和箱體背板之間距離100mm處放置熱電偶，外接溫度顯示儀表； 5. 測試火焰的高度：火焰高度尺（精確到1mm）； 6. 試品對灼熱絲試驗壓力：1.0N±0.1N（ 可調節 ）（優于標準1.0N±0.2N）； 7. 最大燙入深度：7mm±0.5mm（可調節 ）； 8. 試品移動速度：10mm /s～25mm /s ； 9. 試驗時間：30s±0.1s（1s～999.9s 數顯可預置 ）； 10. 引燃鋪墊板厚：厚10mm 白松木板覆12g/m2～30g/mm2 標準絹紙，離灼熱絲下200mm±5mm； 11. 試驗區容積：0.75m3 背景黑色 背景照度 ≤20Lux ；箱體為鋼板烤漆材料； 12. 電源功率：1kVA 220V 50-60Hz； 13. 設備控制及操作：采用PLC智能程序+7英寸觸摸屏操作。 |
|

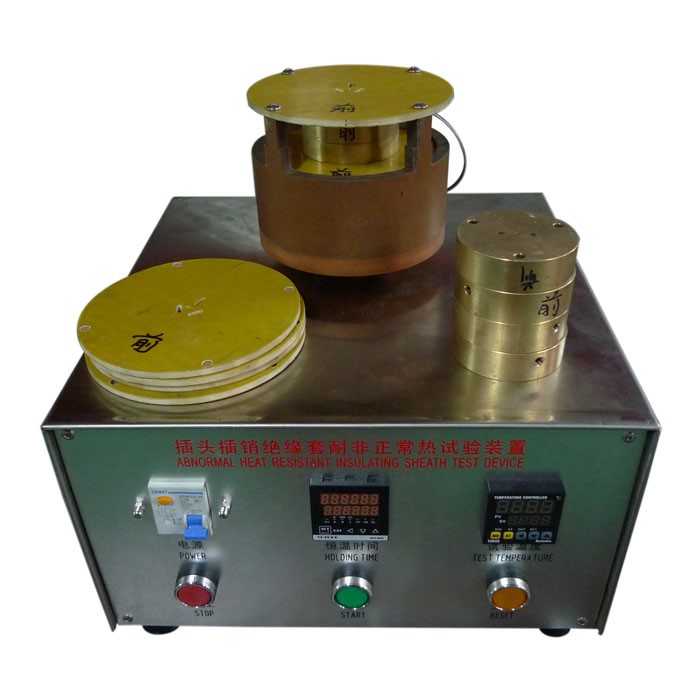

37 | 插頭插銷絕緣套耐非正常熱試驗裝置（GS-FT118） | 符合GB/T2099.1-2021標準中第28.1.3條款及圖40、IEC60884-1圖40標準要求 | 設備概述： 本裝置符合GB/T2099.1-2021標準中第28.1.3條款及圖40、IEC60884-1圖40標準要求，適用于對插銷有絕緣套的插頭進行耐非正常熱和耐燃測試，模擬可能受電熱應力且劣化會損害插接裝置安全性能的絕緣部件，不得因暴露在過熱和火焰下而受到過度損壞。 主要技術參數： 1、絕緣板：厚度5mm圓形的扁平表面，直徑為試品接觸面直徑的兩倍； 2、金屬件B（夾具）：長度大于20mm，黃銅，三個，可更換； 3、絕緣板與金屬件B間隙：3mm ，保證插腳周圍的空氣對流； 4、熱電偶距金屬件B正面：7mm； 5、金屬件B上插銷插入孔：大于0.1mm； 6、配K型熱電熱，施耐德高精度數顯溫控表。 |  |
38 | 漏電起痕試驗儀 (GS-TK600) | 符合GB/T2099.1-2021標準中28.2條款“耐電痕化”試驗要求 | 一、設備概述： 漏電起痕試驗是依據GB/T 4207-2012《固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法》標準規定的仿真試驗項目；同時滿足GB/T2099.1-2021標準中28.2條款“耐電痕化”試驗要求、GB4706.1等標準試驗要求。漏電起痕試驗是在固體絕緣材料表面上，在規定尺寸 (2mm×5mm) 的鉑電極之間，施加某一電壓并定時 (30s) 定高度 (35mm) 滴下規定液滴體積的污染液體 (0.1%NH 4 CL) ，用以評價固體絕緣材料表面在電場和污染介質聯合作用下的耐受能力，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。 1. 電極材料試驗電極 - 鉑，電極接桿 - 銀； 2. 電極尺寸：(2mm±0.1mm)×(5mm±0.1mm)×(40mm±5mm) ，鉑電極 12mm ， 30°±2° 斜面； 3. 電極距離：4.0mm±0.01mm ，夾角 60°±5° ； 4. 電極壓力：1.00N±0.001N ； 5. 試液電阻：A 液 0.1%NH 4 Cl ， 3.95±0.05Ωm ， B 液 1.98±0.05Ωm ； 6. 液滴體積：20 滴 0.380g ～ 0.480g ， 50 滴 0.997g ～ 1.147g( 可微調節 ) ； 7. 液滴高度：35mm±5mm( 可調節 ) ； 8. 液滴時間：30s±0.1s( 優于標準 )( 數顯，可預置調節 ) ， 50 滴時間 24.5min±2min ； 9. 液滴滴數：1 ～ 9999( 數顯，可預置 ) ； 10. 試驗電壓：100V ～ 600V(25V 分度，可調節 ) ； 11. 電源壓降：1.0A±0.1A 時 8% ； 12. 起痕判斷：0.50A±10% ， 2.00s±10% ； 13. 試驗區容積：0.5m 3 背景黑色箱體為鋼板烤漆材料； 14. 試驗電源：AC220V 0.6kVA 50-60Hz； 15. 設備控制及操作：采用PLC智能程序+7英寸觸摸屏操作。 |
|

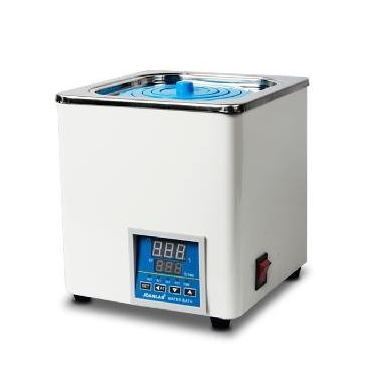

39 | 飽和水汽發生裝置 （GS-FX305） | 符合GB/T2099.1-2021標準中29條款“防銹性能”試驗要求 | 設備概述： 本裝置滿足GB/T2099.1-2021標準中29條款“防銹性能”試驗要求；適用于插頭插銷、螺絲等金屬元件經氯化銨水溶液浸泡后置于活躍的飽和水汽當中做進一步銹蝕試驗。 主要參數： 浸泡試劑：質量分?jǐn)?shù)10%氯化銨水溶液； 試驗空間：W250mm×D200mm×H200mm； 濕度指示：LCD溫濕度計顯示當前環境溫度和濕度； 計 時 器：0.1～999.9s/m/h連續計時和設定，計時到達設定值時有蜂鳴器提示音； 響應時間：≤1min內可達99%； 箱體材質：SUB304不銹鋼。 |
|

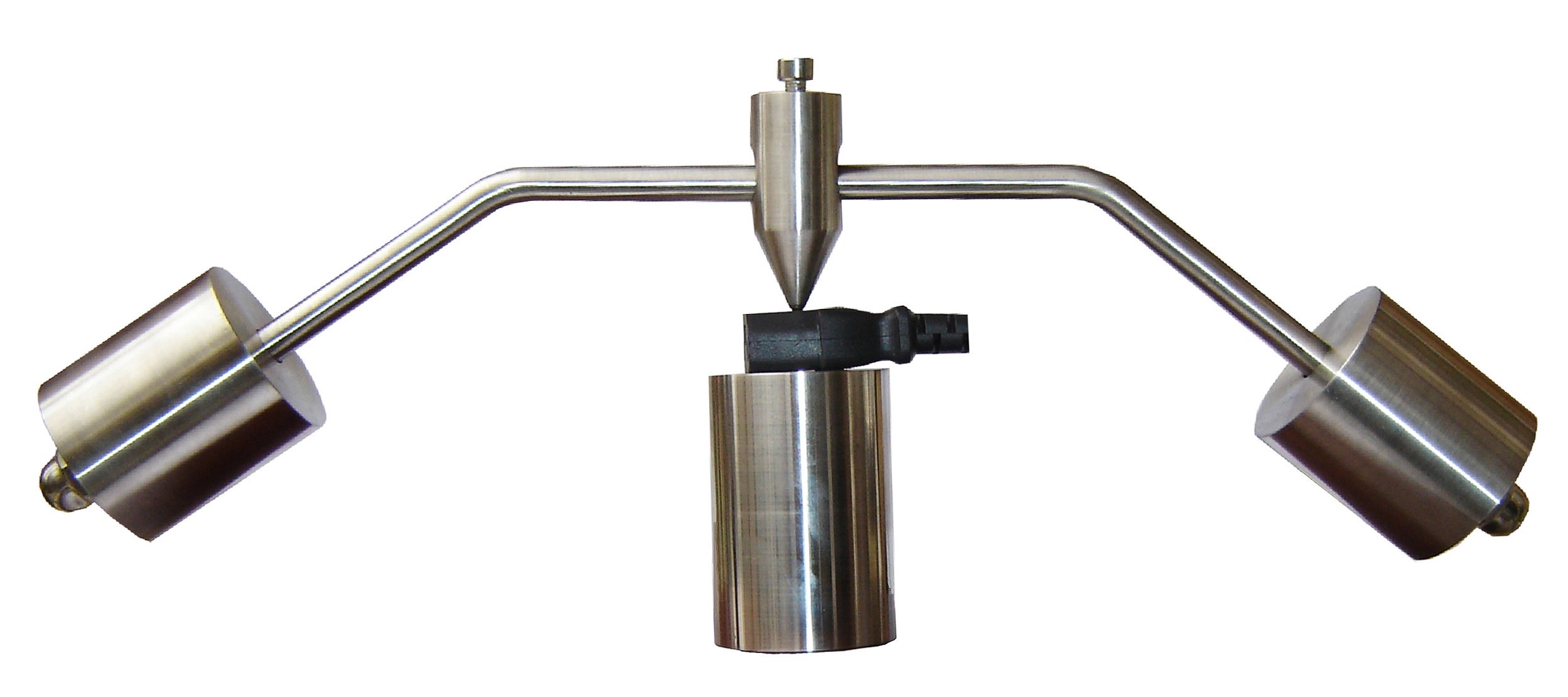

40 | 高溫壓力試驗裝置 （GS-YG302） | 符合GB/T2099.1-2021標準中30.2條款及圖41、IEC60884-1-2002標準30.1條及圖41標準試驗要求 | 設備概述：本裝置用于插銷絕緣護套的材料的耐惡劣環境的高溫性能測試。 符合標準：GB/T2099.1-2021標準中30.2條款及圖41、IEC60884-1-2013第30.1條及圖41、IEC60598- 2-20第20.15條EN60811-3-1等。 試樣范圍：插銷絕緣護套的材料 結構及功能：硬度測試架，配圓口刀片及矩形刀片及負載砝碼。 主要技術參數： 1、刀口厚度：0.7±0.01mm； 2、負荷：2.5N砝碼； 3、工位：2工位； 4、標配一個圓口刀片和一個矩形刀片； 5、可定制電線電纜用高溫壓力砝碼。 |
|
